Explore spreading angles for ETC profiles.

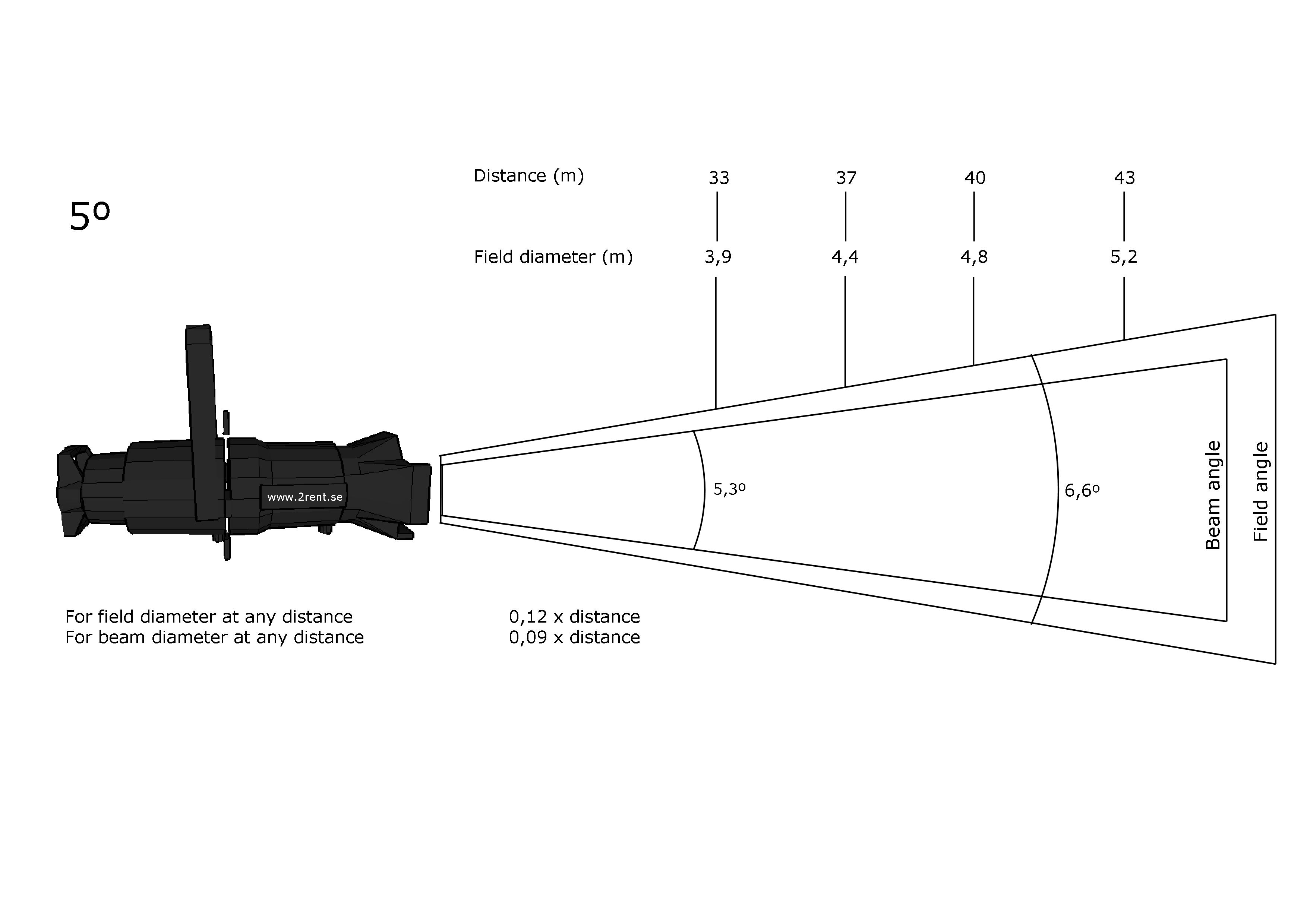

5 grader
10 grader
19 grader
26 grader
36 grader
50 grader
Tabell:
| Vinkel |
Diameter |
Avstånd (m) | |||||||||
| 3m | 6m | 9m | 12m | 15m | 20m | 25m | 30m | 35m | 40m | för 3m kägla | |
| 5º | 0,3 | 0,5 | 0,8 | 1,0 | 1,3 | 1,7 | 2,2 | 2,6 | 3,1 | 3,5 | 34,4 |
| 6º | 0,3 | 0,6 | 0,9 | 1,3 | 1,6 | 2,1 | 2,6 | 3,1 | 3,7 | 4,2 | 28,6 |
| 8º | 0,4 | 0,8 | 1,3 | 1,7 | 2,1 | 2,8 | 3,5 | 4,2 | 4,9 | 5,6 | 21,5 |
| 9º | 0,5 | 0,9 | 1,4 | 1,9 | 2,4 | 3,1 | 3,9 | 4,7 | 5,5 | 6,3 | 19,1 |
| 10º | 0,5 | 1,0 | 1,6 | 2,1 | 2,6 | 3,5 | 4,4 | 5,2 | 6,1 | 7,0 | 17,1 |
| 11º | 0,6 | 1,2 | 1,7 | 2,3 | 2,9 | 3,9 | 4,8 | 5,8 | 6,7 | 7,7 | 15,6 |
| 12º | 0,6 | 1,3 | 1,9 | 2,5 | 3,2 | 4,2 | 5,3 | 6,3 | 7,4 | 8,4 | 14,3 |
| 13º | 0,7 | 1,4 | 2,1 | 2,7 | 3,4 | 4,6 | 5,7 | 6,8 | 8,0 | 9,1 | 13,2 |
| 15º | 0,8 | 1,6 | 2,4 | 3,2 | 3,9 | 5,3 | 6,6 | 7,9 | 9,2 | 10,5 | 11,4 |
| 17º | 0,9 | 1,8 | 2,7 | 3,6 | 4,5 | 6,0 | 7,5 | 9,0 | 10,5 | 12,0 | 10,0 |
| 20º | 1,1 | 2,1 | 3,2 | 4,2 | 5,3 | 7,1 | 8,8 | 10,6 | 12,3 | 13,1 | 8,5 |
| 23º | 1,2 | 2,4 | 3,7 | 4,9 | 6,1 | 8,1 | 10,2 | 12,2 | 14,2 | 16,3 | 7,4 |
| 25º | 1,3 | 2,7 | 4,0 | 5,3 | 6,7 | 8,9 | 11,1 | 13,3 | 15,5 | 17,7 | 6,8 |
| 26º | 1,4 | 2,8 | 4,2 | 5,5 | 6,9 | 9,2 | 11,5 | 13,9 | 16,2 | 18,5 | 6,5 |
| 30º | 1,6 | 3,2 | 4,8 | 6,4 | 8,0 | 10,7 | 13,4 | 16,1 | 18,8 | 21,4 | 5,6 |
| 35º | 1,9 | 3,8 | 5,7 | 7,6 | 9,5 | 12,6 | 15,8 | 18,9 | 22,1 | 25,2 | 4,8 |
| 40º | 2,2 | 4,4 | 6,6 | 8,7 | 10,9 | 14,6 | 18,2 | 21,8 | 25,5 | 29,1 | 4,1 |
| 45º | 2,5 | 5,0 | 7,5 | 9,9 | 12,4 | 16,6 | 20,7 | 24,9 | 29,0 | 33,1 | 3,6 |
| 50º | 2,8 | 5,6 | 8,4 | 11,2 | 14,0 | 18,7 | 23,3 | 28,0 | 32,6 | 37,3 | 3,2 |
| 55º | 3,1 | 6,2 | 9,4 | 12,5 | 15,6 | 20,8 | 26,0 | 31,2 | 36,4 | 41,6 | 2,9 |
| 60º | 3,5 | 6,9 | 10,4 | 13,9 | 17,3 | 23,1 | 28,9 | 34,6 | 40,4 | 46,2 | 2,6 |
| 65º | 3,8 | 7,6 | 11,5 | 15,3 | 19,1 | 25,5 | 31,9 | 38,2 | 44,6 | 51,0 | 2,4 |
| 70º | 4,2 | 8,4 | 12,5 | 16,8 | 21,0 | 28,0 | 35,0 | 42,0 | 49,0 | 56,0 | 2,1 |
